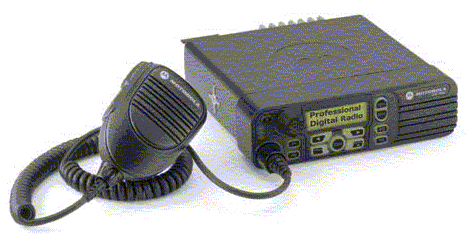

Мобильная
радиостанция Motorola DM3600/3601
 |
-
LED
индикаторы обеспечивают контроль за
режимами вызовов, сканирования и
мониторинга
-
Большая и удобная ручка
регулировки громкости
-
Аксессуарный разъём
обеспечивает возможность
подключения USB и аудио аксессуаров.
-
DM3601
имеет встроенный GPS
модуль
-
Большие и удобные кнопки для
навигации по меню
-
Мощный фронтальный динамик
-
160 каналов
-
Дисплей для отображения
интуитивно понятных иконок и
текстовых сообщений
-
Четыре программируемые кнопки
для быстрого доступа к
частоиспользуемым функциям
-
Компактный и эргономичный
микрофон
|
|
Комплект поставки
·
радиостанция
·
скоба крепления
·
кабель питания
·
компактный микрофон
·
инструкция
|
Дополнительные
функции
-
улучшенная система
управления вызовами кодирование: emergency,
PTT
ID
декодирование: radio
check,
remote
monitor,
radio
disable,
all
call
-
Одновременное
сканирование аналоговых и цифровых
каналов, обеспечивает плавный переход
от аналоговых к цифровым системам
-
Передача
быстрых текстовых сообщений с помощью
программируемых кнопок.
-
DM3601
может передавать координаты GPS
|
Технические
характеристики Motorola
DM3600/3601
| Общие
характеристики
|
Передатчик
|
|
|
Количество
каналов
160
|
Диапазон частот
403-470 МГц
|
|
|
Диапазон частот
403-470 МГц
|
Сетка частот
12,5/25 кГц
|
|
|
Мощность
Низкая
1-25 Вт
Высокая
25-40 Вт
|
Стабильность частоты
+/-1,5 ppm (DM3600)
(-300C+600C, относительно +250С)
+/-0,5 ppm(DM3601)
|
|
|
Напряжение питания:
13,8 В (10,8-15,6 В)
Потребляемый ток: режим
ожидания
0,81 А
Прием
2,0 А
Передача
1-25 Вт
11,0 А
Передача 25-40
Вт
14,5 А
|
Мощность
Низкая
1-25 Вт
Высокая 25-40
Вт
|
|
|
Максимальная девиация
+/- 2,5 кГц @ 12,5 кГц
+/- 5 кГц @ 12,5 кГц
|
|
|
Габариты ВхШхД
51х175х206
мм
|
ЧМ помехи и шум
-40 дБ @ 12,5 кГц
-45 дБ @ 25 кГц
|
|
|
Уровень побочных излучений
-36 дБм < 1ГГц
-30 дБм> 1 ГГц
|
|
|
Вес
1,8 кг
|
|
|
Приемник
|
Мощность на
среднем канале
- 60 дБ @12,5 кГц
- 70 дб @25 кГц
|
|
|
Диапазон частот
403-470 МГц
|
Нелинейность АЧХ
+ 1 до -3 дБ
|
|
|
Искажение звука
3% среднее значение
|
|
|
Сетка частот
12,5/25 кГц
|
Тип цифрового
вокодера
AMBE++
|
|
|
Стабильность частоты
+/-1,5
ppm (DM3600)
(-300C+600C, относительно +250С)
+/-0,5 ppm (DM3601)
|
Цифровой протокол
ETSI-TS102
361-1
|
|
|
Аналоговая чувствительность 0,30 мкВ
(12 дБ SINAD)
0,22 мкВ среднее значение (12 дБ SINAD)
0,4 мкВ (20 дБ SINAD)
|
Диапазон рабочих температур
-300C+600C
|
|
|
Цифровая чувствительность
5% BER: 0,3 мкВ
|
|
|
|
Интермодуляция
70 дБ
|
|
|
|
|
Избирательность по соседнему
каналу
60 дБ @12,5 кГц
70
дб @25 кГц
|
|
|
Ослабление паразитных сигналов
70 дБ
|
|
|
Номинальная звуковая мощность
3 Вт
|
|
|
|
Искажение звука
3% среднее значение
|
|
|
Фон и шум
-40 дБ @ 12,5 кГц
-45 дБ @ 25 кГц
|
|
|
Нелинейность АЧХ
+ 1 до -3 дБ
|
|
|
Паразитные искажения
-57 дБм
|
|
Военные
стандарты для носимых радиостанций 810 E и F
|
Используемые стандарты
MIL-STD
|
810 E
|
810 F
|
|
методы
|
процедуры
|
методы
|
процедуры
|
|
Низкое давление
|
500.3
|
II
|
500.4
|
II
|
|
Высокая температура
|
501.3
|
I/A, II/A1
|
501.4
|
I/Hot, II/Hot
|
|
Низкая температура
|
502.3
|
I/C3, II/C1
|
502.4
|
I/C3, II/C1
|
|
Температурный удар
|
503.3
|
I/A, 1C3
|
503.4
|
I
|
|
Солнечная радиация
|
505.3
|
I
|
505.4
|
I
|
|
Дождь
|
506.3
|
I, II
|
506.4
|
I, III
|
|
Влажность
|
507.3
|
II
|
507.4
|
-
|
|
Соляной туман
|
509.3
|
I
|
509.4
|
I
|
|
Пыль
|
510.3
|
I
|
510.4
|
I
|
|
Вибрация
|
514.4
|
I/10, II/3
|
514.5
|
I/24
|
|
Stock
|
515.4
|
I, IV
|
516.5
|
I,
IV
|
|
Основные
аксессуары для радиостанций Motorola
DM3600/3601
|
Номер для заказа
|
Описание
|
Микрофоны
|
|
RMN5052
|
Компактный микрофон
|
|
RMN5065
|
DTMF
микрофон
|
|
RMN5053
|
Микрофон повышенной прочности
|
|
RMN5050
|
Настольный микрофон
|
Внешние динамики
|
|
RSN4002
|
13 Вт внешний динамик
|
|
RSN4003
|
7,5 Вт внешний динамик
|
|
RSN4004
|
5 Вт
внешний динамик
|
Аксессуары для стационарной
установки радиостанции
|
|
RSN4005
|
Настольная подставка
с динамиком
|
|
GLN7318
|
Настольная подставка без
динамика
|
|
HPN4007
|
45 Вт блок питания
|
|
HPN4008
|
25 Вт блок питания
|
|
GPN6145
|
25 Вт блок питания с подключаемой
внешней аккумуляторной батареей
|
|
GPN6266
|
Кабель для блока питания GPN6145
|
|
PMLN5072
|
Комплект для заднего
аксессуарного разъема
|
Кабели питания
|
|
HKN4137
|
Кабель питания 3 м, 15 А
|
|
HKN4139
|
Кабель питания
6 м, 20 А
|
Антенны совместимые с UHF и GPS
|
|
PMAE4030
|
GPS/UHF 403-430 МГц, ¼ длины волны,
врезная
|
|
PMAE4032
|
GPS/UHF 406-420 МГц, 5/8 длины волны, 3,5 дБ,
врезная
|
|
PMAE4031
|
GPS/UHF 450-470 МГц, ¼
длины волны, врезная
|
|
PMAE4033
|
GPS/UHF 450-470 МГц, 5/8 длины волны, 3,5 дБ,
врезная
|
|
PMAE4034
|
GPS/UHF 450-470 МГц, 5 дБ, врезная
|
|
|
