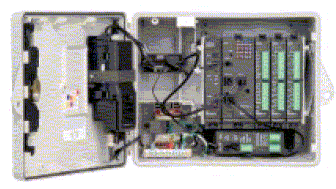

| | MOSCAD-L
| MOSCAD-L - это "облегченный"
котроллер системы MOSCAD. Он стал меньше,
легче, проще, экономичней, дешевле. MoSCAD -L
использует тот же протокол связи (MDLC),
что и MOSCAD, что позволяет одновреммено
использовать в системе контроллеры
обоих типов MOSCAD-L и MOSCAD. MOSCAD-L, как и
обычный контроллер MOSCAD, является
программируемым. Программное
обеспечение котроллера совместимо, при
условии одинакового состава модулей
ввода/вывода. |
 |
|
Компактность
Moscad-L значительно
меньше в размерах, чем его старший
собрат MOSCAD. Корпус контроллера
соответствует стандарту
NEMA-4X.
Контроллер может быть установлен как
в помещении, так и вне помещений.
Небольшие размеры позволяют легко
установить контроллер в условиях
ограниченного пространства. Moscad-L может
быть размещен совместно с другим
оборудованием в шкафах сторонних
производителей.
Интеллектуальная передача
данных
Moscad-L и Moscad используют протокол
связи MDLC, базирующийся на семействе
протоколов OSI/ISO. Сетевые возможности
протокола MDLC позволяют всем
дистанционным терминалам в системах MOSCAD работать с центром
управления в режиме «точка-многоточка»
и между собой в режиме «точка-точка».
Связь может быть организована по
радиоканалу с помощью радиостанций Motorola или радиомодемов MDS,
а также по проводным и оптоволоконным
каналам.
Как и MOSCAD,
MOSCAD-L
может в режиме ретранслятора «Store
and
Forward».
Контроллер MOSCAD-L может работать в одной
системе с контроллерами MOSCAD.
|
Универсальность
Вы можете использовать различные
типы модулей ввода/вывода для
подключения датчиков. Интеллектуальные
электронные устройства
могут быть подключены с помощью
портов RS-232 и RS-485.
Применение современных технологий
обеспечивает MOSCAD-L
соответствие требованиям
низкого энергопотребления.
Программирование
MOSCAD-L, как и обычный контроллер
MOSCAD, является программируемым.
Программное обеспечение обоих
контроллеров совместимо, при условии
одинакового состава модулей ввода/вывода.
Для удовлетворения прикладных
запросов специально разработан ряд
программ. Эти программы написаны на
языке «С» и поддерживаются программным
пакетом Toolkit, который упрощает процесс
разработки.
Широкополосные
радиомодемы
Moscad-L может работать с
широкополосными радиомодемами, в том
числе с моделями в диапазоне 2,4 ГГц (FHSS). Для небольших расстояний до 15
км применение таких радиомодемов может
быть целесообразным, в случаях, когда
имеются затруднения при получении
лицензируемых частот.
|
| Технические данные контроллера
MOSCAD-L
Модуль
ЦПУ
|
|
Процессор
|
Motorola 68LC302 (16/32 бит) КМОП ; 16,6 МГц
|
|
Память
|
1 Мб Flash-памяти
для операционной системы и
приложений; 256 кб ОЗУ
|
|
Часы реального времени
|
Год, месяц, число, час, минута,
мекунда
|
|
Порты
|
Порт 1: RS-485
витая пара «многоточка» или RS-232
|
|
Порт 2: RS-232
c полной поддержкой DTE/DCE,
до 57,6 кбит/с
|
|
Порт 3: связь со встроенной или
внешней радиостанцией Motorola или радиомодемом MDS
|
Модули
ввода вывода
|
|
Дискретный входной модуль 16 DI
|
Низкого напряжения - FRN5823, высокого напряжения - FRN5824
|
|
Дискретный выходной модуль 8 DO
|
Поляризованное реле (ML) - FRN5826,
нейтральное реле (EE)
- FRN5825
|
|
Аналоговый входной модуль 6 AI
|
Входной сигнал 4-20 мА – FRN5827
|
|
Комбинированный модуль
|
4-20 мА / 2 EE – FRN5819,
4-20 мА / 2 ML
– FRN5820
|
|
Модуль блока питания
|
|
Входное напряжение
|
110 В или 230 В переменного тока
|
|
Выходное напряжение и сила тока
|
5 В постоянного тока при 0,6 А; 14,3 В
постоянного тока при 2 А; 24 В
постоянного тока при 0,25 А
|
|
Емкость аккумуляторной батареи
12В
|
1,2 Ач или 3 Ач (опция)
|
|
Каналы связи
|
|
Проводные модемы
|
PSTN:
600-2400 бит/c,
dial-up,
полный дуплекс
Выделенная линия: 300-2400 бит/с 2-проводная
или 4-проводная, полный дуплекс
|
|
Портативные радиостанции Motorola
|
|
|
Внешние радиостанции
|
Интерфейс 5-проводный (data in, data out, PTT, channel monitor, ground)
|
|
Внешние радиомодемы MDS
|
RS-232 (data in, data out,
CTS, RTS, DTR, CD, ground)
|
|
|
