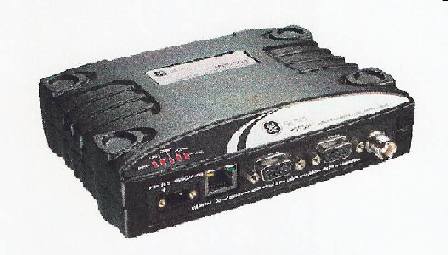

Радиомодемы MDS SD4

Характеристики:

·          Частотный диапазон:

        330 - 400  МГц

        400 - 450 МГц

        450 - 512 МГц

·          Высокая производительность - благодаря использованию цифрового сигнального процессора (DSP)

 ·         Гибкость – один радиомодем программируется как центр сбора или как удаленная точка

 ·      Диспетчерский контроль и сбор данных ( SCADA )

·      Системы телеметрии



Область применения:



·          Добыча, переработка, распределение нефти и газа

·          Распределение  воды и электроэнергии

·          Контроль и управление транспортом

·          Контроль производственных процессов





 MDS SD4 - это новое поколение узкополосных радиомодемов в диапазоне  400 МГц.  Программно изменяемые характеристики и оптимизированная  аппаратная платформа делают радиомодем MDS SD4  идеальной основой для  развертывания современных и будущих SCADA-систем для наблюдения и контроля  за нефтяными и газовыми скважинами, компрессорными станциями, трубопроводами, трансформаторными подстанциями  и многими другими объектами. Эти радиомодемы обеспечивают высокую пропускную способность и большой радиус действия в составе многоадресных систем. Они обеспечивают прозрачную асинхронную связь в режиме реального времени.

Цифровые прозрачные радиомодемы MDS SD4  поддерживают все стандарные асинхронные протоколы, включая DNP3, Modbus и многие другие. Порт RS-232 сконфигурированный как порт  RS-485 позволяет подключить несколько устройств с интерфейсом RS-485 к одному радиомодемы без применения дополнительных  преобразователей.

              Не требуется никакого дополнительного программного обеспечения для связи по стандартным асинхронным протоколам. Решена главная задача – цифровой вывод информации.

                Радиомодемы MDS SD4 легко настраиваются для работы, как в качестве базовой станции, так и удаленной станции. Они могут работать в полудуплексном и симплексном режимах. В полудуплексном режиме можно использовать любой дуплексный разнос частот. В режиме работы  базовой станции  радиомодемы обеспечивают полную сетевую диагностику.

Преимущества:

            Высокая производительность и целостность данных. Надежная конструкция, применение цифрового сигнального процессора (DSP) и пропускная способность до 19,2 кбит/c.

               Соответствие промышленным стандартам, широкий температурный диапазон и элементная база повышенной стабильности обеспечивают  применение в наиболее ответственных приложениях.

                Быстрая установка. Короткий срок окупаемости. Связь по любым асинхронным протоколам без дополнительного программного обеспечения и программирования.

                Наличие нескольких интерфейсов упрощает подключение внешних устройств без применения дополнительных преобразователей.

                Функционирование при очень неблагоприятных условиях. Особая конструкция ВЧ тракта обеспечивает  безупречную работу при интерференции и затрудненном прохождении сигнала.

               Встроенный анализатор спектра.

                Обширная сетевая диагностика. Программное обеспечение MDS InSite упрощает задачи управления сетью и сокращает затраты на неё. Предоставляет удобные средства обслуживания и мониторинга связи.




Общие характеристики:

·          Скорость передачи данных:

       9600 бит/с при ширине канала 12,5 кГц

       19200 бит/с при ширине канала 25 кГц

·          Уровень ошибок: BER 1x10-6 @ -112 dBm

·          Режим работы: асинхронный, симплекс, полудуплекс

·          Интерфейсы: Последовательный COM 1: RS-232 (DB-9F),

                                 Последовательный COM 2: RS-232/RS-485 (DB-9F)

                                 Ethernet: 10/100 BaseT (RJ45)

 ·          Антенный разъем: TNC (female)

Передатчик:

·          Стабильность частоты: +/- 0,000015% 1,5 ppm

·          Мощность несущей: 0,1 – 5 Вт программируемая

·          Точность установки мощности несущей: норма +/- 1,5 дБ

·          Рабочий цикл: непрерывный

·       Сопротивление антенного входа: 50 Ом

Приемник:

·          Тип: Супергетеродин с двойным преобразованием

·          Стабильность частоты: +/- 0,000015% 1,5 ppm

·          Избирательность по соседнему каналу (EIA): 60 дБ

Питание:

·          Основное питание: 13,8 В постоянного тока  (10,5 – 16 В)

·          Ток Тх:  2 А при мощности 5 Вт

·          Ток Rx:  <125 мА

·          Ток в спящем режиме: 15 мА

Модем/Диагностика:

·          Тип модуляции: цифровая / CPFSK

·          Задержка CTS: 0-255 мс программируется с шагом 1 мс

·          Задержка PTT: 0-255 мс программируется с шагом 1 мс

Корпус и размеры:

·          Корпус: прочный алюминиевый

·          Размеры:  50,8 мм x 142,9 мм x 184 мм

·          Вес: 1 кг

Условия окружающей среды:

·          Диапазон рабочих температур:  от -40oC  до +70oC

·          Влажность: 95% при температуре +40 0C
