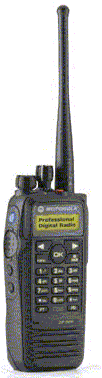

Портативная
радиостанция Motorola DP3600/3601
- Дисплей для
отображения интуитивно понятных
иконок и текстовых
сообщений
- Трехцветный LED
индикатор обеспечивает контроль за
режимами вызовов, сканирования и
мониторинга
-
Кнопка экстренного вызова
посылает сигнал тревоги
диспетчеру в случае чрезвычайных
ситуаций (DP3601, используя GPS, может передавать диспетчеру и
координаты местонахождения)
-
Новый аксессуарный разъём
соответствует IP57
и обеспечивает
возможность следующих подключений: ВЧ,
USB
и аудио аксессуаров
-
DP3601 имеет встроенный GPS модуль
- Большие
и удобные кнопки навигации
позволяют упростить доступ к меню
- Корпус радиостанции
соответствует спецификации IP57: погружение в воду на 1 метр
до 30 секунд
-
Мощный фронтальный динамик
- Три боковые и
две фронтальные программируемые
кнопки для быстрого доступа к
частоиспользуемым функциям
-
Большая
рифленая кнопка PTT, которой
удобно пользоваться даже в перчатках
- 160 каналов
|
 |
|
Комплект поставки
·
радиостанция;
·
антенна - стандартная для DP3400
GPS monopole для DP3401;
·
аккумулятор NiMH
1300 мАч;
·
одноместное зарядное устройство
типа EMPRES
·
поясной зажим 6,35 см
·
инструкция |
Дополнительные
функции
-
улучшенная система управления
вызовами кодирование: emergency, PTT ID
декодирование: radio check, remote monitor, radio disable,
all call
-
Одновременное
сканирование аналоговых и цифровых
каналов, обеспечивает плавный переход
от аналоговых к цифровым системам
-
Передача
быстрых текстовых сообщений с помощью
программируемых кнопок.
|
|
Технические характеристики Motorola DP3600/3601
|
Общие
характеристики
|
Передатчик
|
|
|
Количество каналов
160
|
Диапазон частот
403-470 МГц
|
|
|
Диапазон частот
403-470 МГц
|
Сетка частот
12,5/25 кГц
|
|
|
Габариты ВxШxД
(мм)
c
NiMH аккумулятором 1300 мАч
131,5x63,5x37,2
c
Li-Ion
аккумулятором 1500 мАч
131,5x63,5x35,2
c
Li-Ion
FM аккумулятором
1400 мАч
131,5x63,5x37,2
|
Стабильность частоты
+/-1,5 ppm (DP3600)
(-300C+600C, относительно +250С)
+/-0,5 ppm (DP3601)
|
|
|
Мощность
Низкая
1 Вт
Высокая
4
Вт
|
|
|
Максимальная девиация
+/- 2,5 кГц @ 12,5 кГц
+/- 5 кГц @ 12,5 кГц
|
|
|
Вес: (г)
c
NiMH аккумулятором 1300 мАч
400
c
Li-Ion
аккумулятором 1500 мАч
330
c
Li-Ion
FM аккумулятором
1400 мАч
370
|
ЧМ помехи и шум
-40 дБ @ 12,5 кГц
-45
дБ @ 25 кГц
|
|
|
Уровень побочных излучений
-36 дБм < 1ГГц
-30 дБм> 1 ГГц
|
|
|
Питание:
аккумулятор 7,2 В
|
|
|
Средний срок работы
аккумулятора с циклом 5/5/90 в режиме
экономии батареи на высокой мощности
в режимах:
аналоговый
цифровой
|
Мощность на
среднем канале
- 60 дБ @12,5 кГц
- 70 дб @25 кГц
|
|
|
c
NiMH аккумулятором
8 ч
11 ч
c
Li-Ion
аккумулятором
9 ч
13 ч
c
Li-Ion
FM аккумулятором
8,5 ч
12 ч
|
Нелинейность АЧХ
+ 1 до -3 дБ
|
|
|
Искажение звука
3% среднее значение
|
|
|
Приемник
|
Тип цифрового
вокодера
AMBE++
|
|
|
Диапазон частот
403-470 МГц
|
Цифровой протокол
ETSI-TS102
361-1
|
|
|
Сетка частот
12,5/25 кГц
|
Диапазон рабочих температур
-300C+600C
c
NiMH
аккумулятором
-200C+600C
c
Li-Ion
аккумулятором
-100C+600C
|
|
|
Стабильность частоты
+/-1,5 ppm (DP3600)
(-300C+600C, относительно +250С)
+/-0,5 ppm (DP3601)
|
|
|
|
Аналоговая чувствительность 0,35 мкВ
(12 дБ SINAD)
0,22 мкВ среднее значение (12 дБ SINAD)
0,4
мкВ (20 дБ SINAD)
|
|
|
|
|
|
Цифровая чувствительность
5% BER: 0,3 мкВ
|
|
|
Интермодуляция
65 дБ
|
|
|
Избирательность по соседнему
каналу
60 дБ @12,5 кГц
70 дб @25 кГц
|
|
|
|
Ослабление паразитных сигналов
70 дБ
|
|
|
Номинальная звуковая мощность (НЗМ)
500 мВт
|
|
|
Искажение звука при НЗМ
3% среднее значение
|
|
|
Фон и шум
-40 дБ @ 12,5 кГц
-45 дБ @ 25 кГц
|
|
|
Нелинейность АЧХ
+
1 до -3 дБ
|
|
|
Паразитные искажения
-57 дБм
|
|
|
|
|
|
|
Военные стандарты для носимых
радиостанций 810 E и F
|
Используемые стандарты
MIL-STD
|
810 E
|
810 F
|
|
методы
|
процедуры
|
методы
|
процедуры
|
|
Низкое давление
|
500.3
|
II
|
500.4
|
II
|
|
Высокая температура
|
501.3
|
I/A, II/A1
|
501.4
|
I/Hot, II/Hot
|
|
Низкая температура
|
502.3
|
I/C3, II/C1
|
502.4
|
I/C3, II/C1
|
|
Температурный удар
|
503.3
|
I/A, 1C3
|
503.4
|
I
|
|
Солнечная радиация
|
505.3
|
I
|
505.4
|
I
|
|
Дождь
|
506.3
|
I, II
|
506.4
|
I, III
|
|
Влажность
|
507.3
|
II
|
507.4
|
-
|
|
Соляной туман
|
509.3
|
I
|
509.4
|
I
|
|
Пыль
|
510.3
|
I
|
510.4
|
I
|
|
Вибрация
|
514.4
|
I/10, II/3
|
514.5
|
I/24
|
|
Stock
|
515.4
|
I, IV
|
516.5
|
I,
IV
|
|
Номер для заказа
|
Описание
|
Аудио аксессуары
|
|
PMMN4025
|
Внешний динамик -микрофон с
улучшенными характеристиками
|
|
PMMN4024
|
Внешний динамик-микрофон
|
|
RMN5058
|
Легкая аудиогарнитура
|
|
RLN5880
|
Двухпроводная гарнитура
скрытого ношения
черного цвета
|
|
RMN5881
|
Двухпроводная гарнитура
скрытого ношения
бежевого цвета
|
Аккумуляторные батареи
|
|
PMNN4066
|
Аккумулятор Li-Ion 1500 мАч IMPRES
|
|
PMNN4069
|
Аккумулятор FM
Li-Ion 1400 мАч IMPRES
|
|
PMNN4065
|
Аккумулятор
NiMH 1300 мАч IMPRES
|
Зарядные устройства
|
|
WPLN4232
|
Зарядное устройство
одноместное IMPRES
|
|
WPLN4212
|
Зарядное устройство
шестиместное IMPRES
|
|
WPLN4219
|
Зарядное устройство
шестиместное IMPRES с дисплеем
|
Чехлы
|
|
PMLN5015
|
Нейлоновый чехол для
радиостанций с дисплеем
|
|
PMLN5024
|
Нейлоновый чехол для
радиостанций без дисплея
|
|
PMLN5020
|
Кожаный чехол для радиостанций
с дисплеем
|
|
PMLN5029
|
Кожаный чехол для радиостанций
без дисплея
|
Антенны
|
|
PMAE4018
|
Антенна комбинированная GPS/UHF403-433
МГц
|
|
PMAE4024
|
Антенна комбинированная GPS/UHF430-470
МГц
|
|
PMAE4021
|
Антенна комбинированная GPS/UHF403-433
МГц штыревая
|
|
PMAE4023
|
Антенна комбинированная GPS/UHF430-470
МГц штыревая
|
|
|
